主要特點
● 本系列機型主要用于箱體類或多面零部件加工；
● 采用成熟技術開發的通用性強、零部件互換性高，高可靠性，高性價比的產品；
● 主要用于大批量中小型零件、模具等多品種加工，工件一次裝夾后，可自動高效、高精度連續完成銑、鉆、鏜、鉸等工序；
● 與眾不同的立柱寬度、滑塊厚度、三坐標導軌大大地提高了機床的精度穩定性；
● 快速位移達到32m/min，搭配15000rpm直結式主軸，加工效率高。
技術特點
JT-HM500/HM500-APC/HM630/HM630-APC/HM800/HM800-AP/HM1000/HM1000-APC

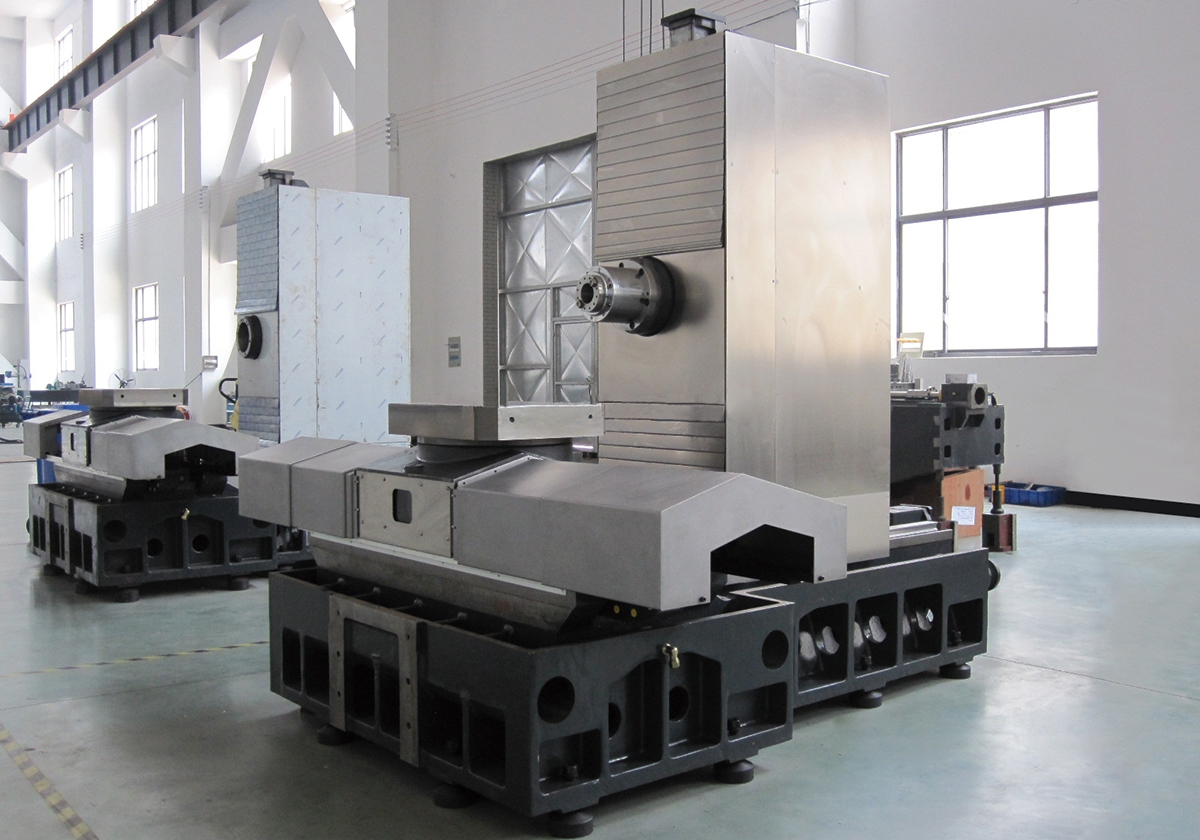

高剛性、高精度的結構設計
1.主結構鑄件采用高質量鑄鐵，鑄件經有限元素分析，合理的結構強度及加強肋的搭配，提供機械之高剛性；
2.超寬底座，立柱為箱體式結構，鞍座加寬加長，重荷全支撐設計，結構結實，可確保加工時之重負荷能力；
3.主軸頭內以肋骨強化結構，主軸頭與立柱接觸長度適當，提供主軸之穩固支撐。
高剛性、高速化進給系統
1.三軸馬達與精密高速滾珠螺桿直結傳動增強剛性及提高精密度；
2.Z軸采用剎車馬達系統，在快速位移時亦可保持高平衡及靈敏性，確保加工精度；
3.三軸采用線性滑軌，具高剛性、低噪音、低摩擦特性，可做快速位移及獲得較佳循圓精度；
4.采用Ball bar循圓測量，預先調整參數，可得較佳精度；
5.選用高精度高速自動交換工作臺系統（只需7秒）和自動換刀系統（只需1.6秒），可在無需停機的情況進行工件的拆卸/裝夾及刀具交換工作，有效提高生產的加工效率、降低操作人力的需求。
主軸傳動系統

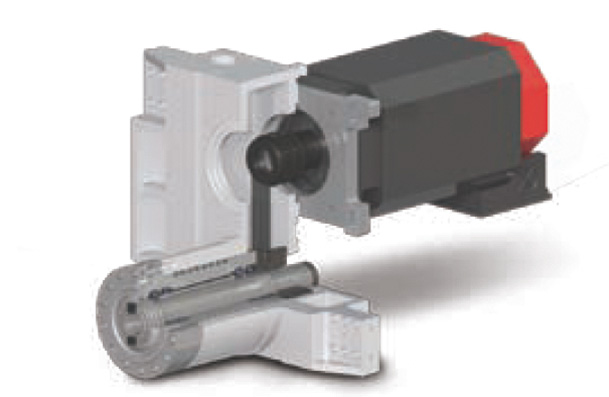

皮帶傳動（標配）

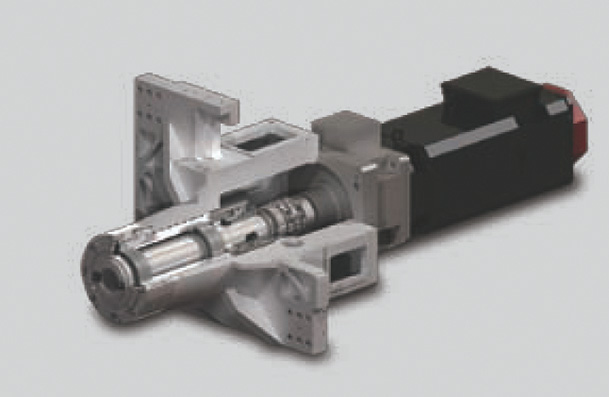

直連傳動（選配）

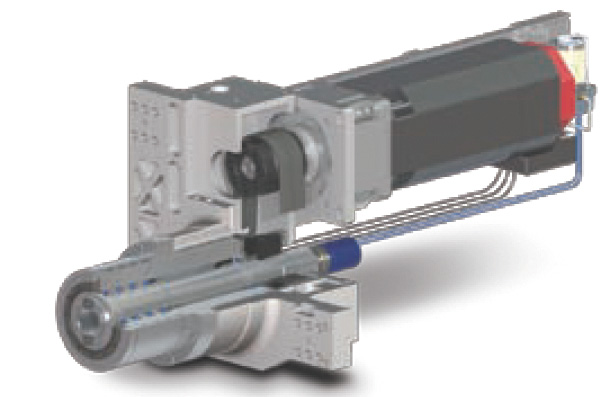

皮帶+減速機（選配）

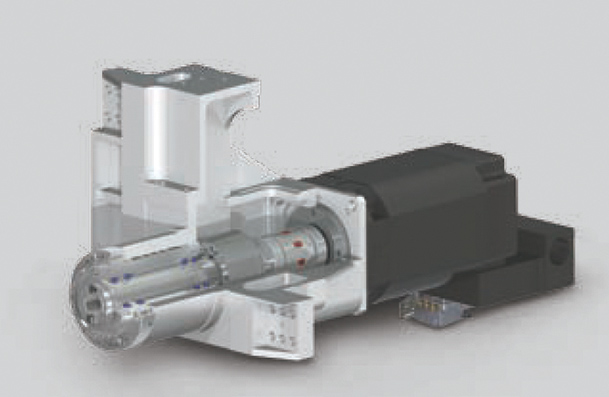

直連+減速箱（選配）
選配

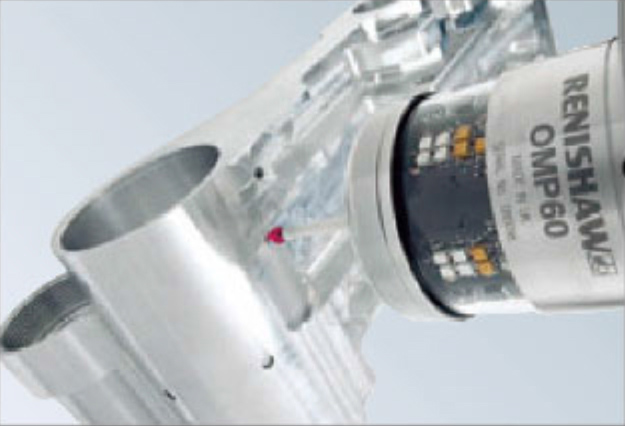

自動工件測量系統

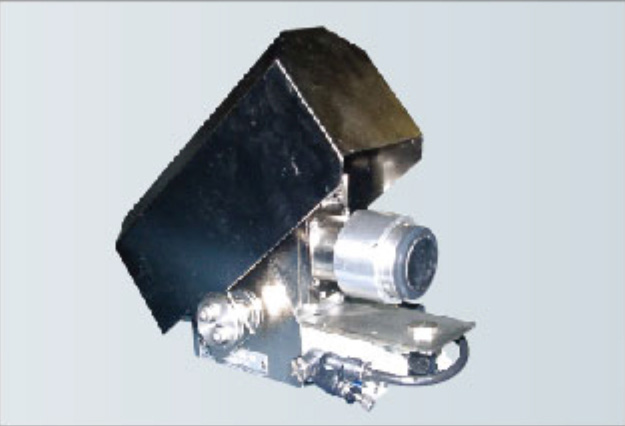

接觸式刀長量測

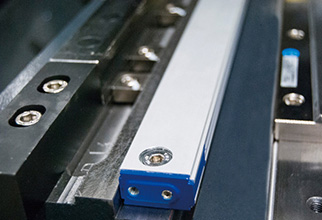

三軸光柵尺

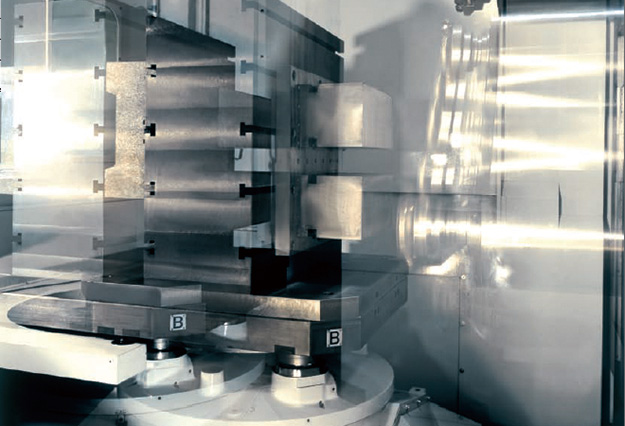

交換工作臺

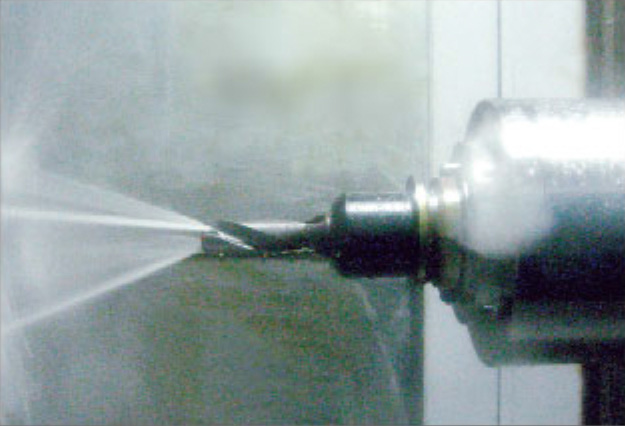

主軸中噴系統
三軸螺桿中空冷卻系統
| 規格 | 臥式加工中心 | |||||
| JT-HM500/HM500-APC | JT-HM630/HM630-APC | JT-HM800/HM800-APC | JT-HM1000/HM1000-APC | |||
| 工作臺 | 工作臺尺寸 | 500×600mm | 630×630mm | 800×800mm | 500×630mm | |
| 工作臺數量 | 1(選配2) | |||||
| 工作臺分度 | 1°X360（選配0.001°） | |||||
| 工作臺最大載荷 | 600kg | 950kg | 1500kg | 2000kg | ||
| 工作臺面的形式 | 24×M16螺紋孔 | |||||
| 最大工件回轉直徑 | ￠750mm | ￠820mm | ￠1600mm | ￠1600mm | ||
| 行程 | 倒T型布局 | 工作臺左右移動（X向） | 740mm | 1050mm | 1300mm | 1600mm |
| 主軸箱上下移動（Y向） | 680mm | 750mm | 1000mm | 1000mm | ||
| 立柱前后移動（Z向） | 650mm | 900mm | 1000mm | 1000mm | ||
|
主軸(臺制) 【同步帶1：1傳動】 |
BT50環噴 | 主軸軸承內徑 | 100mm | 100mm | 100mm | 100mm |
| 最高轉速 | 6000rpm | 6000rpm | 6000rpm | 6000rpm | ||
| 主軸中心線至工作臺面距離 | 120～800mm(0～680mm) | 120～870mm(0～750mm) | 120～1120mm（0～1000mm） | |||
| 主軸端面至工作臺中心距離 | 130～780mm | 130～1030mm | 200～1200mm | 130～780mm | ||
| 導軌防護形式 | X向,Z向不銹鋼導軌護罩；Y向鋼制鎧甲防護簾 | |||||
|
導軌、絲杠、絲杠 專用軸承潤滑方式 |
X向、Y向、Z向容積式稀油潤滑 | |||||
| 導軌規格(臺灣) | X/Y向重載45直線滾柱導軌；Z向重載55直線滾柱導軌 | 3軸重載55直線滾柱導軌 | ||||
| 絲杠規格（臺灣） | X向, Y向（直徑×導程） | 40×12 | 40×12 | 50×12 | 50×12 | |
| Z向（直徑×導程） | 50×12 | 50×12 | 50×12 | 50×12 | ||
| 快移速度 | X向, Y向，Z向 | 24m/min | 24m/min | 24m/min | 24m/min | |
| B軸 | 10r/min | 10r/min | 10r/min | 10r/min | ||
| 定位精度（國標） | X向, Y向，Z向 | 0.01（全程） | 0.01（全程） | 0.012（全程） | 0.01（全程） | |
| B軸 | 10″ | 10″ | 15″ | 10″ | ||
| 重復定位精度（國標） | X向, Y向，Z向 | 0.006（全程） | 0.006（全程） | 0.008（全程） | 0.006（全程） | |
| B軸 | 5″ | 5″ | 5″ | 5″ | ||
| 數控系統 | FANUC-0I-MF | X向伺服電機 | 22N.m | 22N.m | 30N.m | 30N.m |
| Y向伺服電機（報閘） | 30N.m | 30N.m | 30N.m | 30N.m | ||
| Z向伺服電機 | 22N.m | 22N.m | 30N.m | 30N.m | ||
| B軸伺服電機 | 8N.m | 8N.m | 22N.m | 22N.m | ||
| 主軸伺服電機 | 15/18.5KW | 15/18.5KW | 15/18.5KW | 15/18.5KW | ||
| APC伺服電機（選配） | 8N.m | 22N.m | ||||
| 整機外形尺寸 | 長×寬×高 | 3260×2875×2485 | 3510×3190×2485 | 3260×2875×2485 | 5770×5570×4500 | |
| 整機凈重 | 12000kg | 125000kg | 12000kg | 19000kg | ||
